BIOCR system이란?

3차원적인 BIOCR(상품명) gothic arch tracer를 사용하며 중심위를 채득하고, 인체를 교합기화 하며 불필요한 교합기의 사용을 최소화하면서 완전 조절성교합기의 효과를 얻을 수 있 는 치료 방법이다.

BIOCR system 목표

다음과 같은 교합의 의문점에 대한 해결 방법를 제시하는 것이다.

01 생리기능적인 중심위란 근신경계와 턱관절복합체와 일치된 교합을 재구성하는데 가장 중요한 조건이며 저작력과 저작효율에 직접적인 영향을 주는데 어떻게 설정 할것인가?
02 교합과 비기능운동(이갈이,이악물기)의 관련이 있는지 관련이 없는지를 어떻게 구별 할 것이며, 만약 관련이 있는 증례를 어떻게 치료 할 것인가?
03 Full mouth rehabilitation 증례에서 Gnathology의 point centric의 교합을 적용 할지? 또는 PMS의 range centric의 교합을 적용 할지? 를 어떻게 구별해서 환자에 맞는 교합을 재 구성 할까?

기존 Gothic Arch Tracer의 문제점

장치 장착의 오차
2차원적 한계(기록핀이 고정형 수직형) - 무치악 증례에서만 가능
한계운동로를 이용한 중심위 설정법

문제점 해결 - BIOCR Gothic Arch Tracer

장치 장착을 쉽고 정확하게 구외와 구내에서 조절 할 수 있는 장점

1. 환자 스스로 찾는 생리적인 중심위 채득법: 중심위 채득 전에 저작근육이나 턱관절의 병적인 상태를 개선 및 재활시킨후 중심위를 채득할 수 있어서 진단 및 치료에 유용하다.

2. 구내에서근반사를 최소화 할 수 있는 장치 장착 및 조정

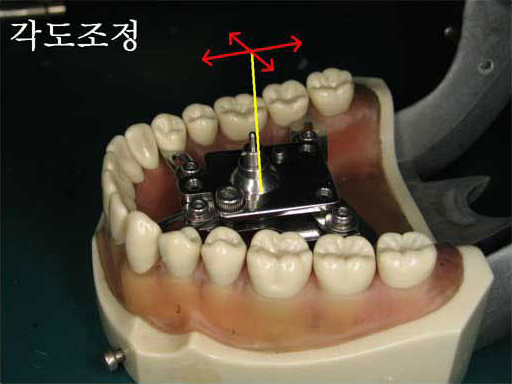

- 구내에서 조정 가능

기록핀이 하악골의 운동 중심점과 일치해야하고

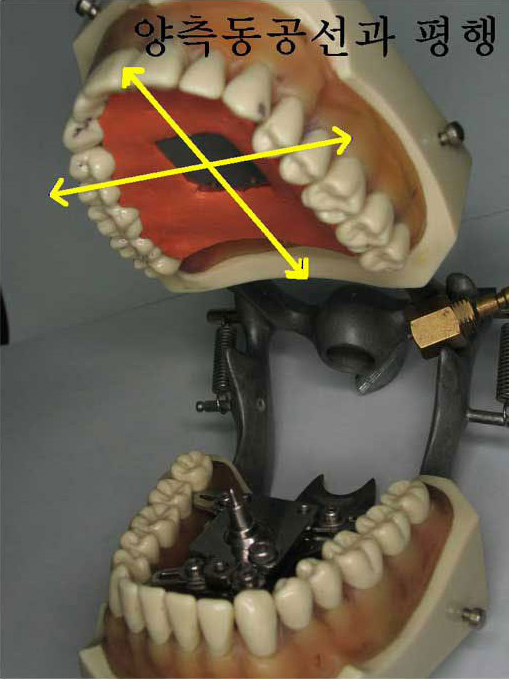

기록판이 두개골(양측동공선)을 기준으로 좌우 균형
기록판과 기록핀이 수직관계를 유지

세계 최초의 3차원적인 Gothic arch tracer

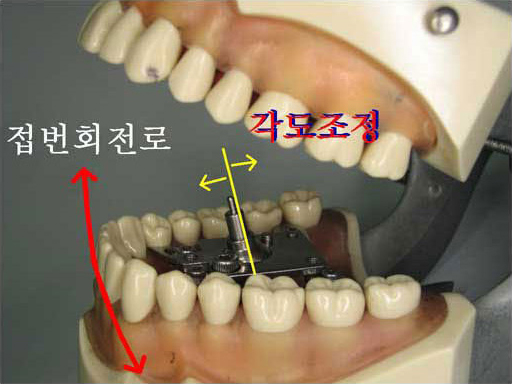

환자의 접번회전로와 일치 시킬 수 있는 가동형 기록핀

유치악 및 무치악 환자에도 모두 적용
인체를 교합기화 (석고모형과 일치된 교합조정술이 구내에서도 가능)
---구내에서 교합조정술을 직접 적용

임상적 효능근신경계 및 악관절의 기능성 회복

01 한계동로가 마닌 생리기능적인 저작운동로를 이용하며 중심위 채득한다. Gnathology 교합에 적응하는 증례도 있지만 적응하지 못하는 증례들은 TMJ의 인대의 건강도와 생리적인 운동로를 고려하지 못한 증례들이다. 환자의 생리적인 저작운동로는 이를 잘 표현해 주기 때문에 Point centric이 요구되는지 또는 range centric이 필요한지를 정확히 구별 할 수 있다. 그리고 중심위도 저작운동로의 정점을 잡을 수 있다.
02 비정상적인 저작패턴을 정상화 시킨다. ParafunctionClenching)의 원인이 비정상적으로 변형된 저작패턴에 있다는 이론들이 제기 되고 있으며, 이러한 문제점을 해결하기 위해서는 저작패턴의 정상화가 필요합니다. 현존하는 방법으로는 유일하게 정확한 장치장착 상태에서 BIOCR Tracer를 이용하면 저작패턴의 정상화 및 parafunction에 대한 치료가 가능합니다.
03 최대의 저작력과 저작효율을 얻는다. 노령화와 치마 상실로 인한 저작력 및 저작효율의 저하는 주로 질기고 단단한 음식을 섭취하는 한국인에게는 중요한 환자의 요구 사항입니다. 예를들면 Implant환자의 경우 많은 경비와 시간의 투자에도 불구하고 환자의 기대치에 못미치는 경우도 많은이유는 변형된 저작패턴과 그로인한 잘못 설정된 악간관계 (VD.CR) 상태에서 재구성된 교합 때문입니다.

Spring pin의 용도

근신경계의 유도로와 치마유도로 간의 차이를 진단
중심위 checkbite 채득시 중심위로 하악골 유도(유치악 증례)
교합조정시 중심위로 하악골 유도

임상 적용 모든 유치악 및 무치악 증례

진단 및 치료시 중심위 채득이 필요한 모든 증례 (특히 유치악 증례) -임프란트

성인교정
보철
턱관절증
교합조정술

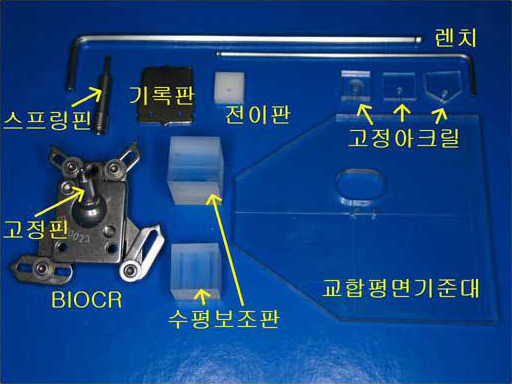

BIOCR 구성 및 특징

3차원적인 GAT의 특징 - BOCR system

01 장치 장착시 오차를 최소화 -- 근반사를 최소화
02 수직고경의 변화에 따른 오차 제게
- 접번회전로(3차원적)
03 제작운동로의 재활과 진단 및 치료위(CR) 설정
- 정상적인 Chewing pattern

기존의 Gothic Arch Tracer의 문제점

Improper setting of Tracer
Improper Vertical Dimension
-2 차원적
.Border movement
